綜合管廊防火門監控系統解決方案
1、概述
防火門監控系統主要是通過防火門監控模塊及其附件來檢測現場常開，常閉防火門的狀態；當火災發生時，控制現場的常開防火門關閉，并通過門磁開關來反饋現場的防火門的關閉狀態，有效抑制火勢蔓延阻止煙氣擴散，確保人員安全疏散及減少火災損失。
2、參考標準
GB 50116-2013 《火災自動報警系統設計規范》
GB25506-2010 《消防控制室通用技術要求》
3、配置方案
一體式防火門監控模塊及部件

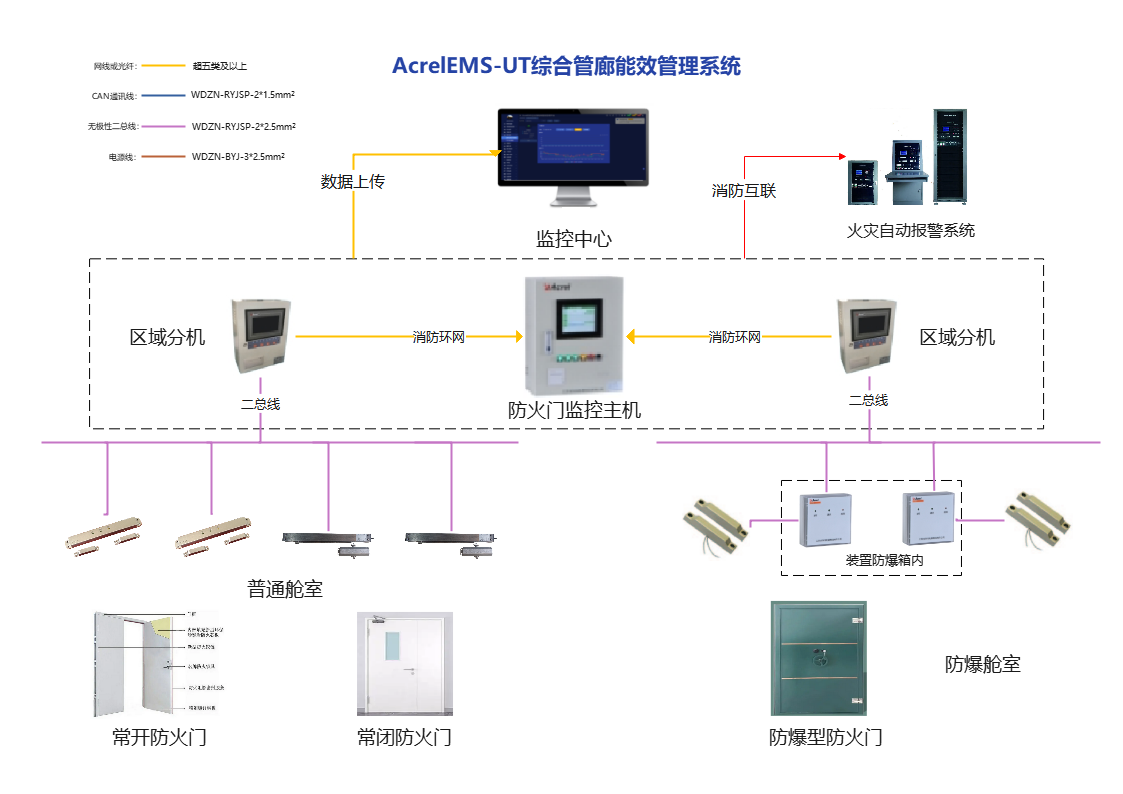

4、系統結構
防火門監控系統集中檢測與控制現場常開、常閉防火門監控模塊的工作狀態，實時監測疏散通道防火門的開啟、關閉及故障狀態，顯示防火門監控模塊的開路、短路等故障信號。系統采用消防環網和消防二總線將具有通信功能的監控模塊相互連接起來，當監控模塊發生短路、斷路等故障時，防火門監控器能發出報警信號，能指示報警部位并保存報警信息。
5、系統功能
● 配接上位機、防火門區域分機、防火門監控模塊，靈活構建大容量監控系統；
● 輸出回路可通過區域分機擴展，適應復雜多變的現代化建筑；
● 采用集中供電方式，為系統提供穩定可靠的DC24V電壓；
● 內置備用電源，主電不足，備電自動切換，有效保證系統可靠運行；
● 與火災報警系統聯動，一旦火災信號發出，即時關閉常開防火門；
● 實時監測區域內防火門的工作狀態，并顯示故障報警等信息。
