功能：

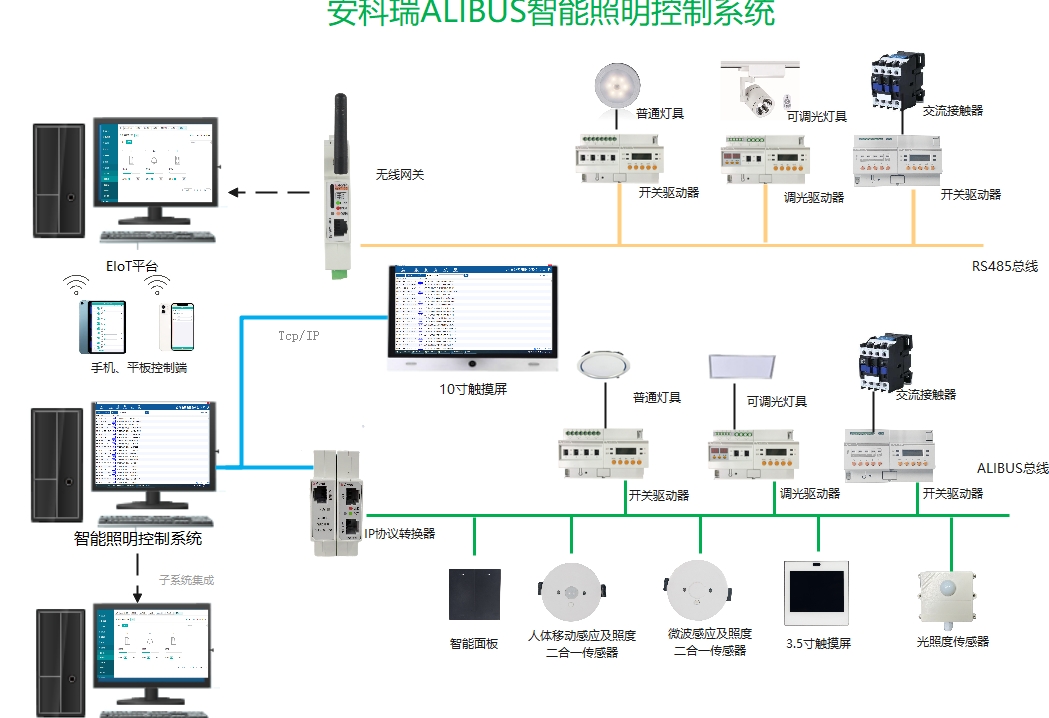

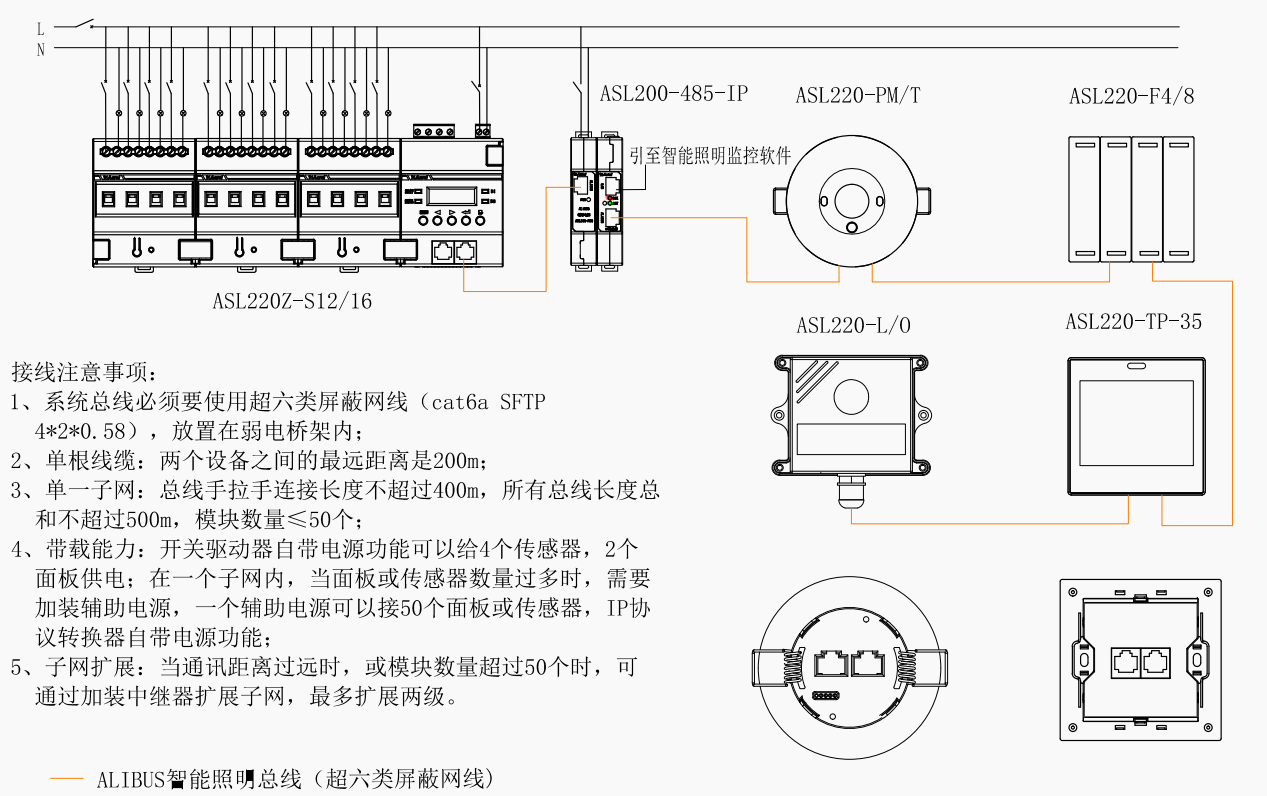

智能照明控制系統是安科瑞新一代自有知識產權的照明控制解決方案，基于成熟的RS485通訊控制技術。同時創新地引入了載波偵聽和沖突碰撞檢測機制，多機間的實現了實時雙向通訊。線材使用的超六類屏蔽網線，一次性解決通訊與供電問題。整個系統由輸出設備、輸入設備和系統元件。輸出設備負責接收和處理傳感器傳送的信號，并執行相應的操作，如開/ 關燈、調節燈的亮度。輸入設備負責根據現場手動操作，或探測光線、人體運動等變化，向驅動器發出相應的控制信號。系統元件主要負責搭建系統平臺，如IP協議轉換器、中繼器等。
系統優勢
1.RS485總線技術，技術成熟可靠，安全穩定。是目前市場應用廣泛的現場控制總線技術。
2.采用超六類屏蔽網線，并借鑒POE供電技術，實現了系統供電與通訊在同一條線纜內解決。大大降低了施工成本，和接線、排障的勞動強度。
3.要實現多點控制時，無需增加連接線，只需更改設備參數即可實現，操作簡單。
4.多種控制方式可選擇，如本地控制、自動感應控制、定時控制、 場景控制及集中控制等，控制方式更靈活。
應用范圍：
辦公樓、商場、圖書館、會展中心等需要對照明進行智能控制的場合。
訂貨范例：

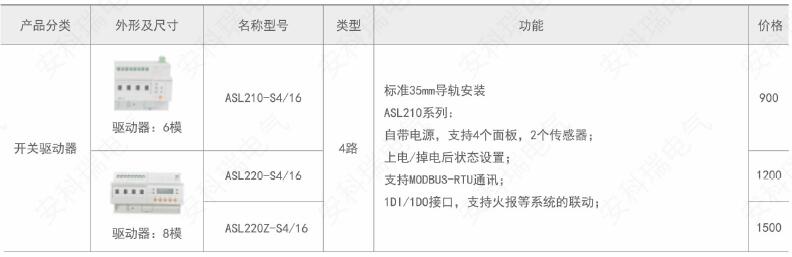

具體型號：ASL220Z-S4/16
技術要求：4回路開關驅動器，額定容量16A
通訊協議：ALIBUS協議、Modbus-RTU協議
輔助電源：AC220V
● 輸出設備

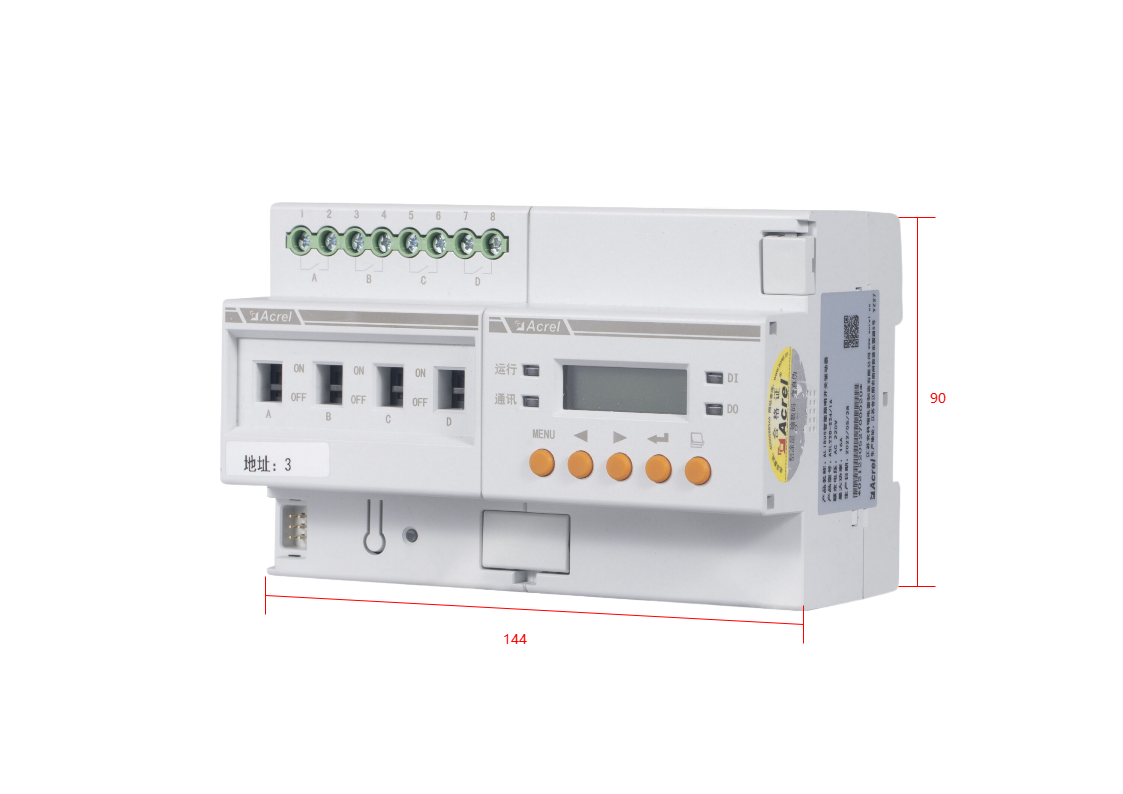

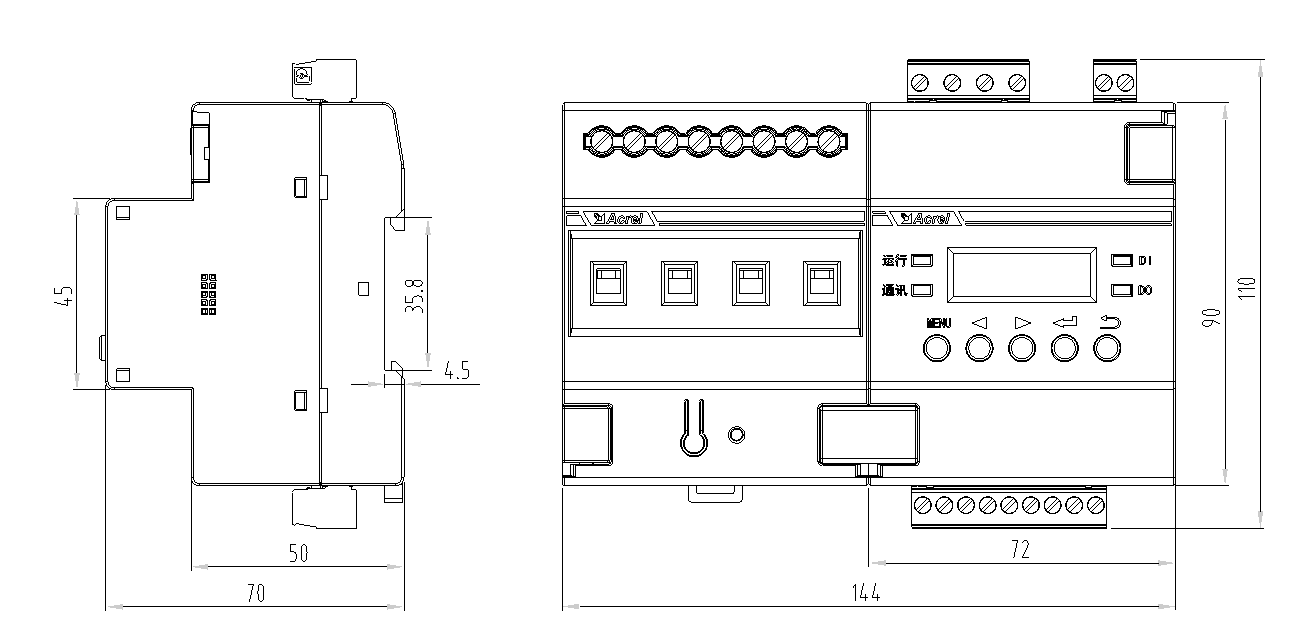

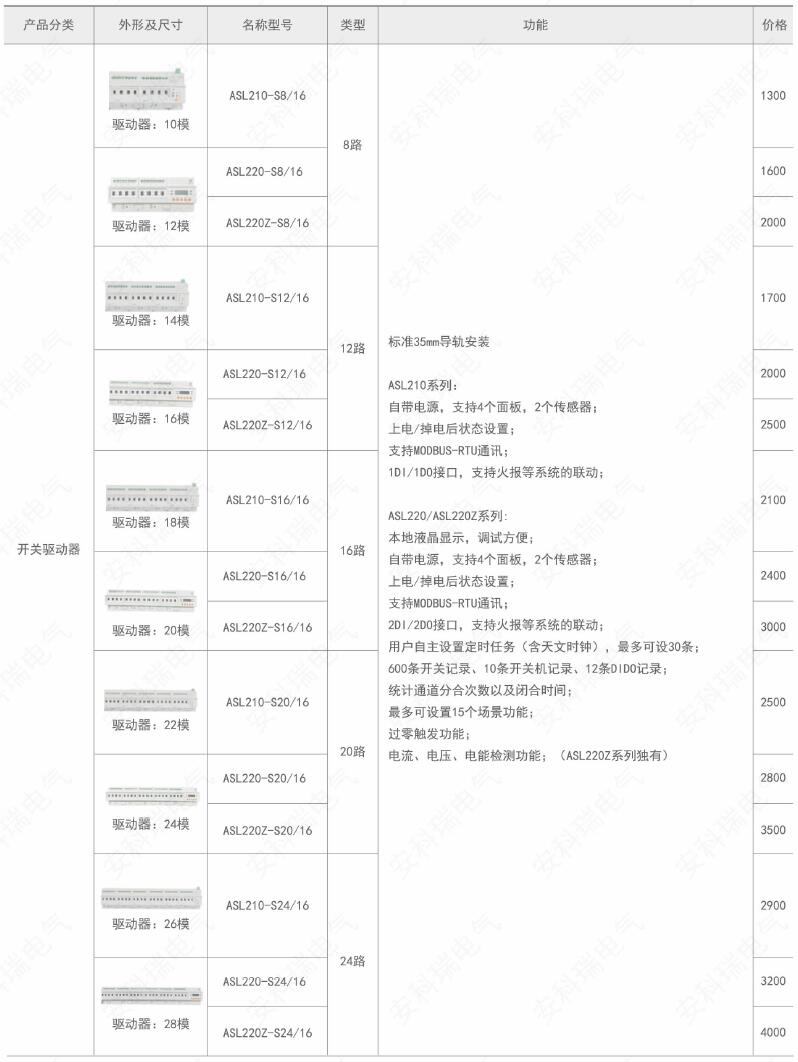

開關驅動器
1、ALIBUS總線擴展模塊，通信鏈路供電。
2、功耗：≤5VA
3、16A磁保持繼電器輸出，輸出可通過按鈕手動控制，輸出狀態液晶屏顯示。
4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。
5、廣泛應用于智能照明、安防報警等機電設備控制領域。
6、1路標準RS485接口，支持Modbus_RTU協議輸出
7、35mm標準導軌式安裝
8、電壓、電流、電能 過零觸發（ASL220Z獨有）

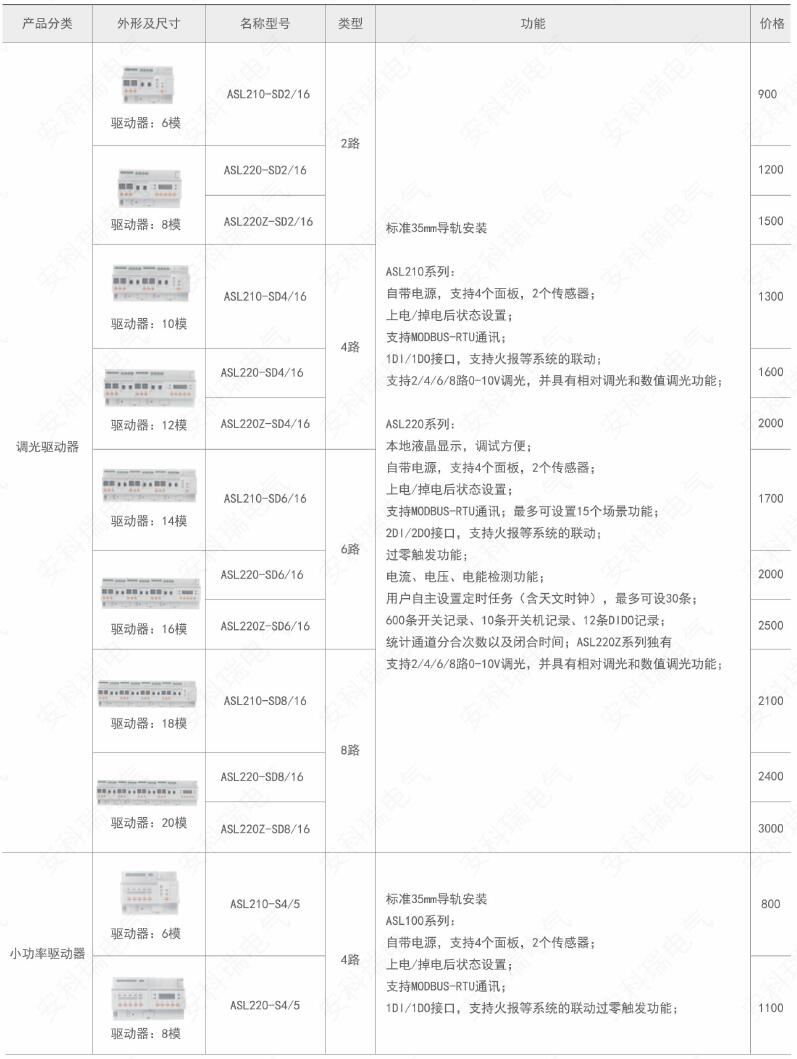

0-10V調光驅動器
1、ALIBUS總線擴展模塊，通信鏈路供電。
2、功耗：≤5VA
3、16A磁保持繼電器輸出，輸出可通過按鈕手動控制，輸出狀態液晶屏顯示。
4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號。
5、廣泛應用于智能照明、安防報警等機電設備控制領域。
6、1路標準RS485接口，支持Modbus_RTU協議輸出
7、35mm標準導軌式安裝
8、2路0-10V調光
9、電壓、電流、電能 過零觸發（ASL220Z獨有）
小功率開關驅動器
1、ALIBUS總線擴展模塊，通信鏈路供電。
2、功耗：≤5VA
3、5A磁保持繼電器輸出。
4、2路開關量輸入，可接入開關、報警、人體紅外感應器等信號，1路485通訊。
5、廣泛應用于智能照明、安防報警等機電設備控制領域。
6、1路標準RS485接口，支持Modbus_RTU協議輸出
8、35mm標準導軌式安裝
9、需配合交流接觸器使用
● 輸入設備

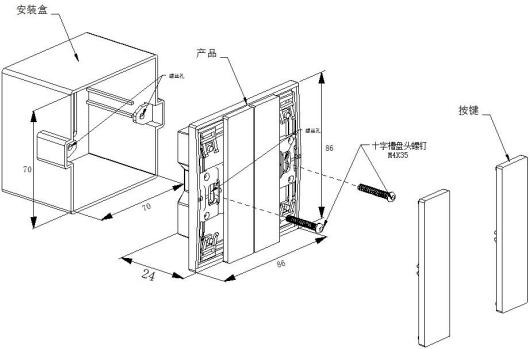

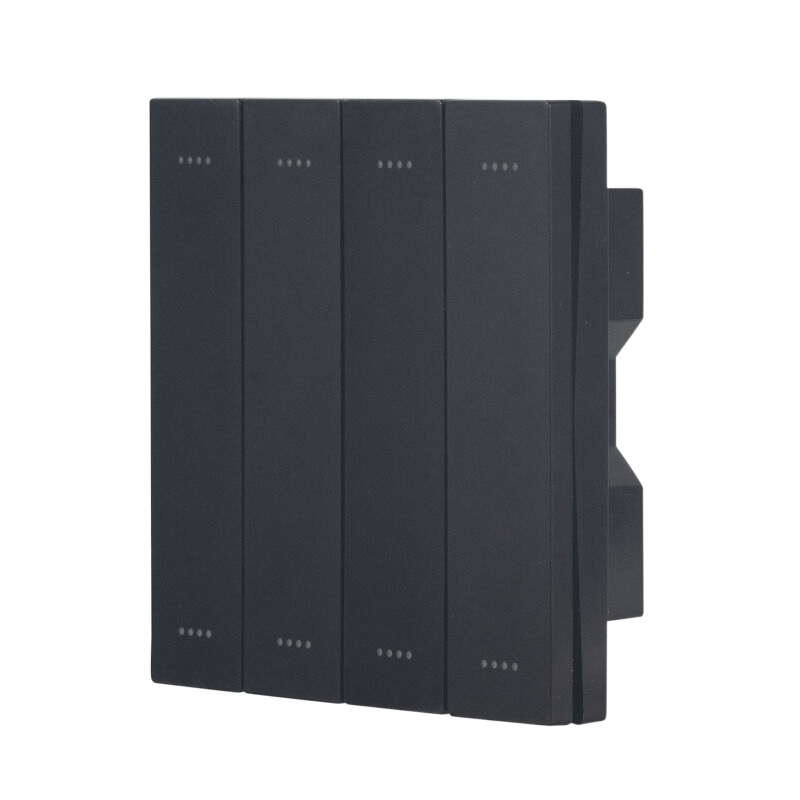

智能面板
1、ALIBUS總線場景面板，通信鏈路供電；
2、輕觸按鍵，多彩背光指示，金、黑、白、灰可選；
3、每個按鍵支持長按、短按功能，均可實現開關、調光、場景控制；
4、外形尺寸:86mm(W)*86mm(H)*24mm(D)；
5、86底盒安裝

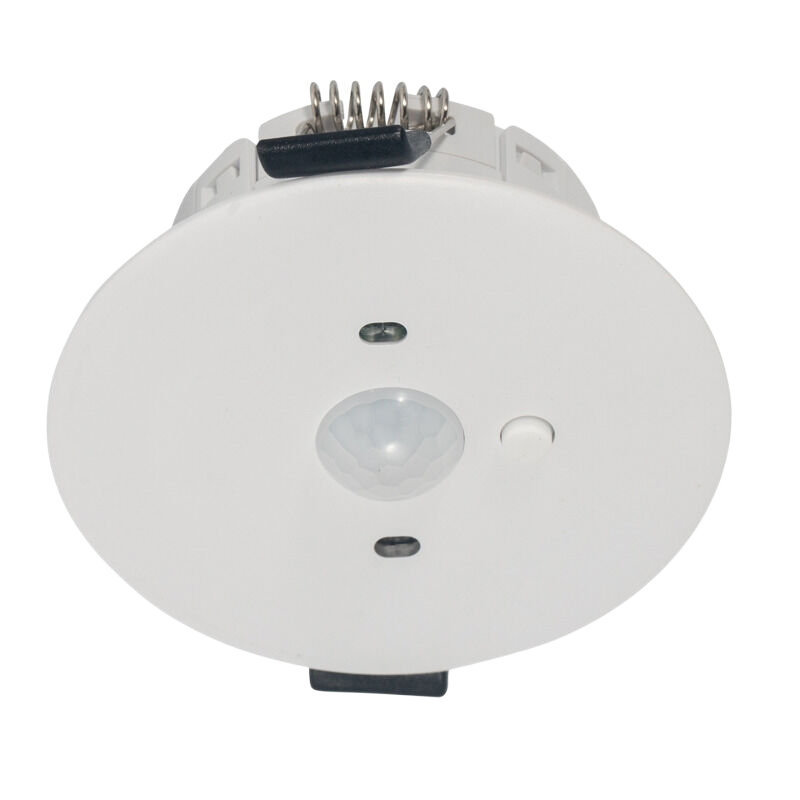

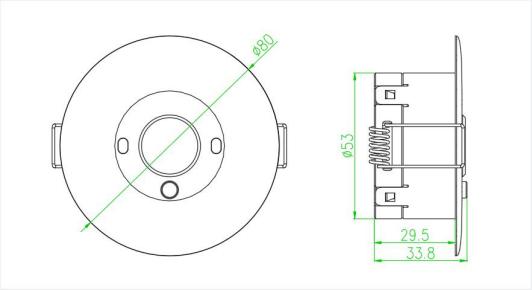

二合一傳感器
1、ALIBUS總線傳感器，通信鏈路供電；
2、特殊運算電路，可通過紅外感應探測到人體動作；
4、安裝方式：嵌入式；
5、外形尺寸：ф80mm*33mm；產品外露尺寸：ф80mm*2.5mm
6、用于智能照明、智能家居、客房控制、安防報警等領域；
照度傳感器
1、戶外型照度傳感器，外殼滿足IP65防護標準；
2、高抗紫外線性能，可直接安裝在戶外露天環境；
3、檢測日光照度絕對值，并將日光照度數據上傳系統實現自動（光控）控制

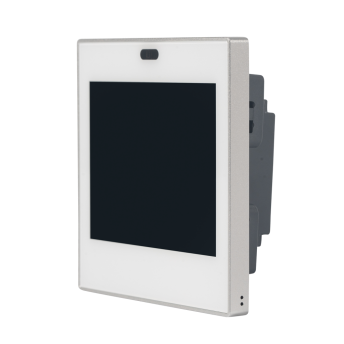

3.5吋觸控屏
1、ALIBUS總線擴展模塊，通信鏈路供電。
2、功耗：≤5VA
3、支持單控、組控、箱控、定時、場景、傳感器使能功能
4、外形尺寸:86mm(W)*86mm(H)*34mm(D)。
5、廣泛應用于智能照明、安防報警等機電設備控制領域。
6、86盒安裝
10吋觸摸屏
1、DC 9-24V供電。
2、功耗：≤20VA
3、支持單控、組控、箱控、定時、場景、傳感器使能功能
4、外形尺寸:280mm(W)*182mm(H)*26.5mm(D)。
5、廣泛應用于智能照明、安防報警等機電設備控制領域。
6、箱柜面板嵌入式安裝
● 系統元件

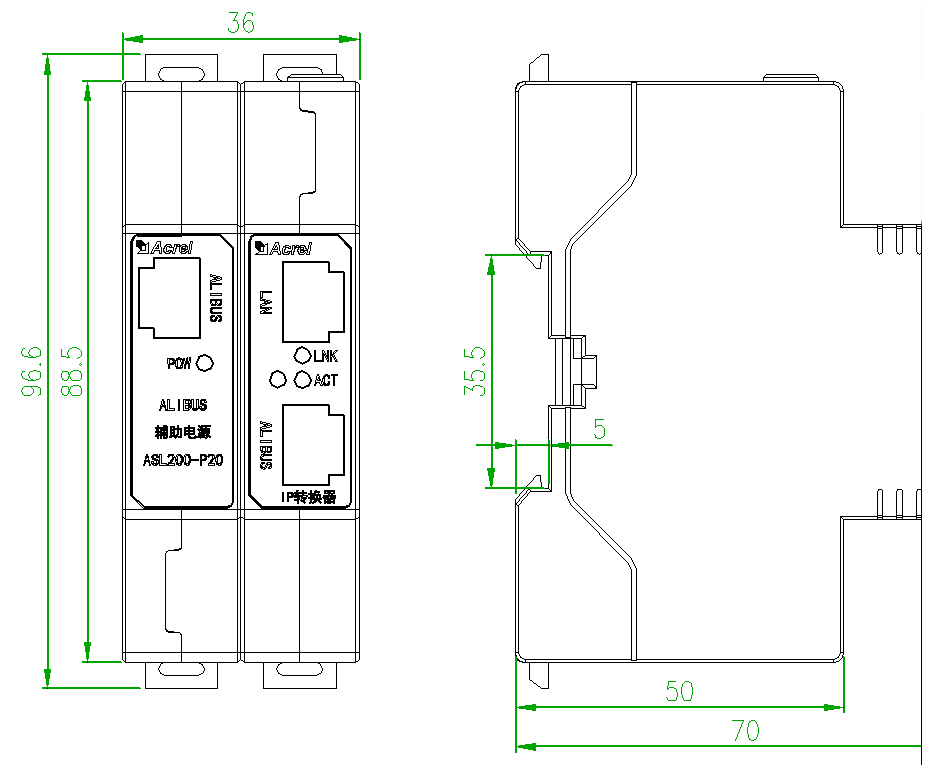

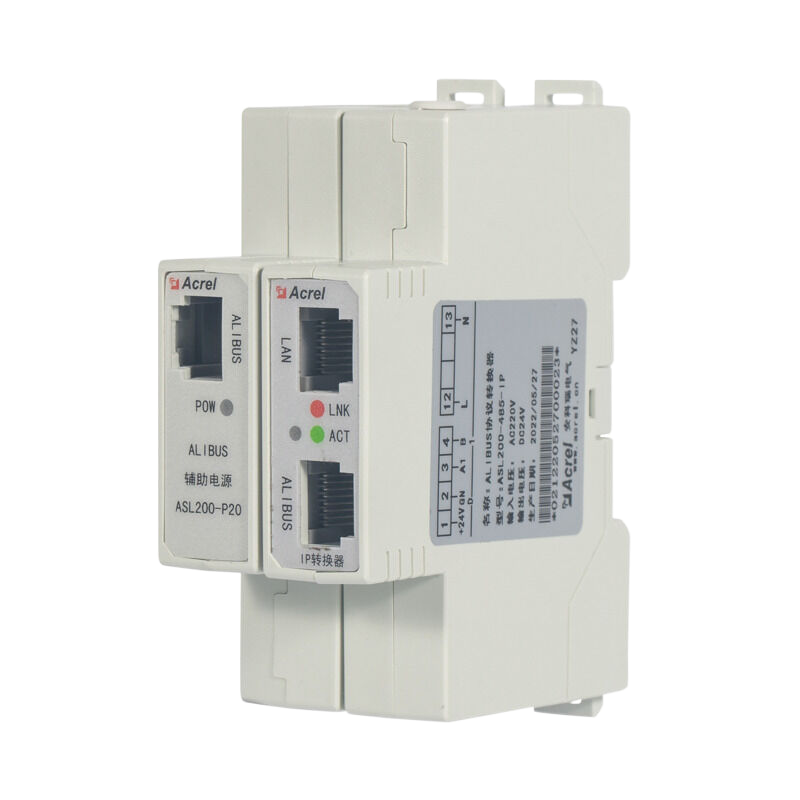

IP協議轉換器
1、1路ALIBUS通信總線接口。
2、1路RS485
3、1路以太網接口，以太網通訊
4、串口速率1200~115200bps可配置。串口支持標準MODBUS-RTU協議。
5、外形尺寸：96.6mm(W)*70mm(H)*18mm(D)。
6、35mm標準導軌式安裝
7、IP地址設置連接、ALIBUS系統組網擴容、ALIBUS通訊軟件連接
